Cмесительный узел для теплого пола Zeissler ZMg.802.013360
Насосно-смесительный узел для теплого пола ZMg.802.013360 производства Zeissler — предназначен для понижения температуры в управляемых петлях путем обеспечения автономной принудительной циркуляции со смешиванием горячего теплоносителя подачи из первичной линии и охладившегося после отдачи тепла из обратной вторичной линии.
Содержит в себе все необходимые компоненты для регулировки и дальнейшего поддержания температуры. Продается без насоса, который приобретается отдельно.
В целом, насосно-смесительная группа ZMg.802.013360 предназначена для создания низкотемпературных систем отопления (таких как «тёплый пол»). Монтируется она на коллекторной группе низкотемпературных контуров и подключается к высокотемпературному контуру системы топления.
Технические показатели
- Макс. to подачи — 90 °C;
- Макс. P — 10 бар;
- Max. падение давления на входе и выходе узла в первичном контуре (ΔP) — 1 бар;
- Пределы настройки тем-ры — от 20 до 60 °C;
- Присоединительные размеры к элементам системы отопления — 1”';
- Диаметр подключения термостатической головки — М30х1,5;
- Размеры подсоединяемого насоса:
- диаметр — 1 ½” (маркировка 25);
- монтажная длина — 130/180 мм.

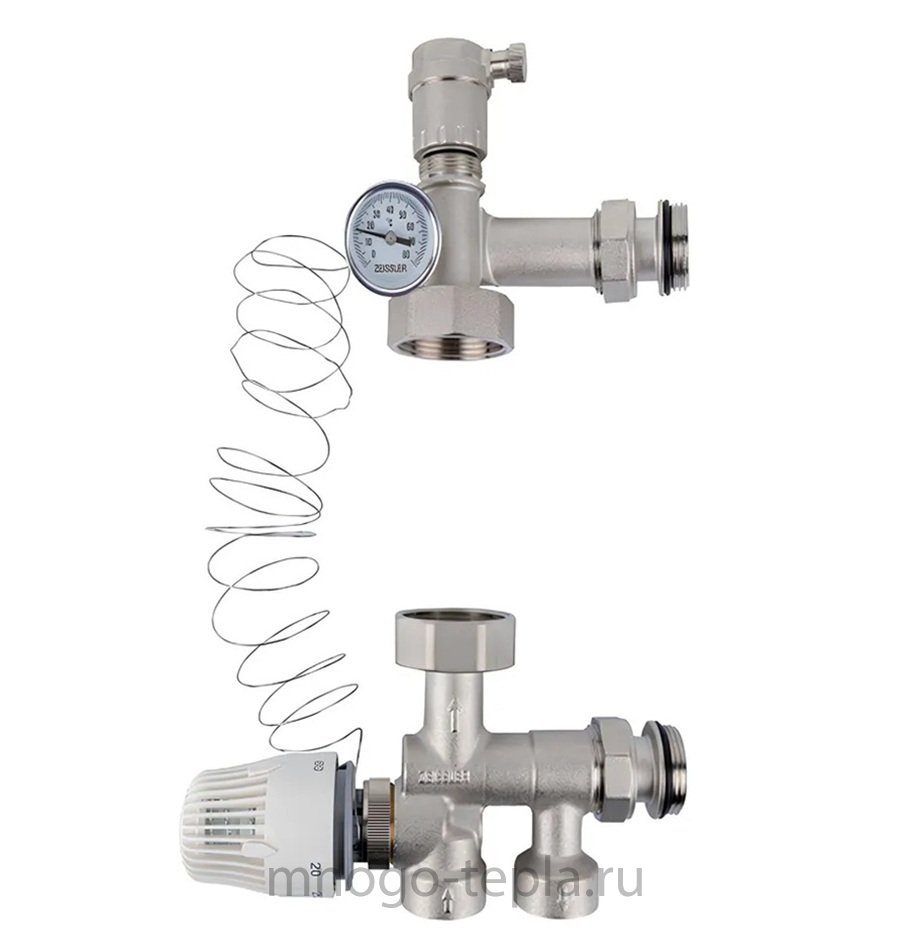

Обращаем внимание что подача воды в устройство осуществляется через ближний к термостатической головке вход (на фото - слева).
Особенности функционирования
Смесительный узел ZMg.802.013360 является примером организации последовательной работы насосного оборудования вся перекачиваемая жидкость идет к потребителю).
Регулирующим элементом устройства ZMg.802.013360 является термостатический смеситель, работающий по принципу пропорционального регулятора. Установленная на термоголовке температура подачи отслеживается при помощи капиллярного датчика. Отклонения от заданной температуры компенсируются за счет впрыска большего или меньшего количества теплоносителя из первичного контура. Теплоноситель из подающего трубопровода первичного контура смешивается перед всасывающим патрубком циркуляционного насоса с водой из обратного трубопровода теплых полов (вторичного контура) в нужной пропорции для поддержания выставленной на термоголовке температуре подачи.
Иными словами, насос узла обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим вентилем с установленной на нём термостатической головкой с погружным датчиком температуры. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.
Купить насосно - смесительный узел для теплого пола Zeissler ZMg.802.013360 вы можете в нашем магазине Тепло Дома через корзину или по электронной почте , а получить дополнительную информацию по номеру или изучив вложенную в товарную карточку документацию.
Конструкция

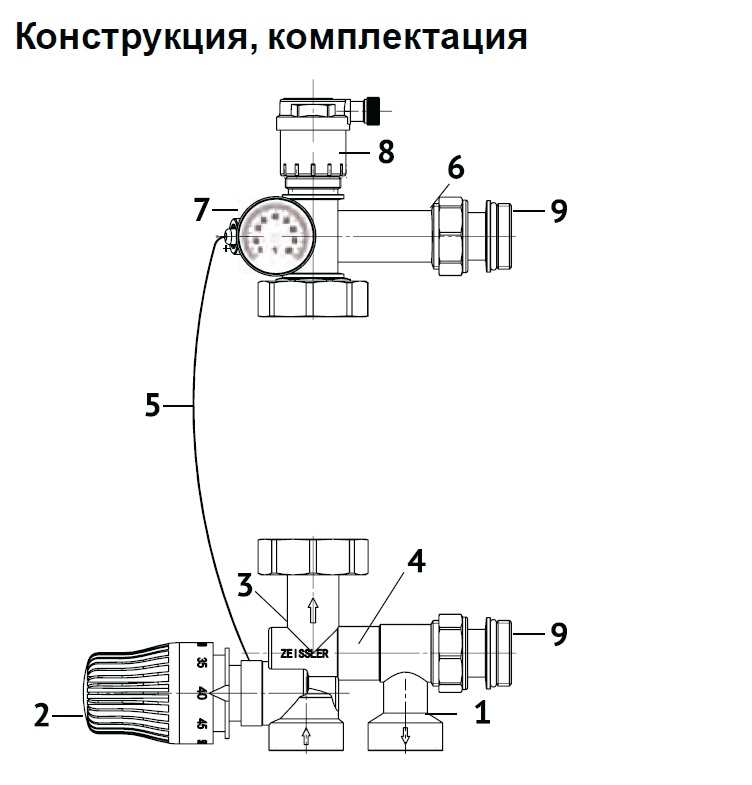

Цифровыми обозначениями на чертеже подписаны основные конструктивные детали.
- Нижний гидравлический блок (никелированная латунь)
- Термостатическая головка
- Термостатический вентиль (никелированная латунь)
- Обратный клапан
- Капиллярная трубка с датчиком (медь)
- Верхний гидравлический блок никелированная (латунь)
- Термометр
- Ручной клапан для удаления воздуха (никелированная латунь)
- Комплект фитингов с наружной резьбой, с O-Ring (никелированная латунь)
Размер: 229.82 Kb
