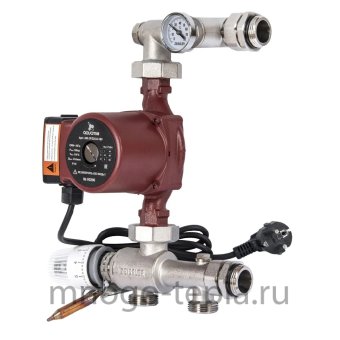

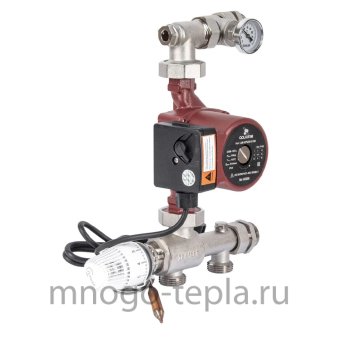

Cмесительный узел для теплого пола Zeissler ZMg.801.013270

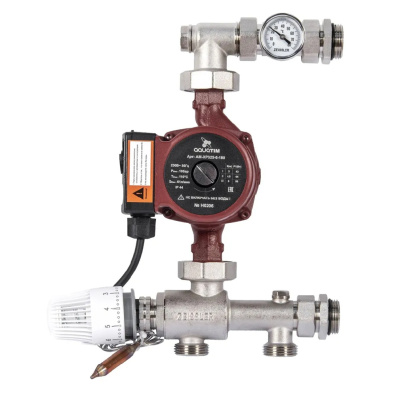

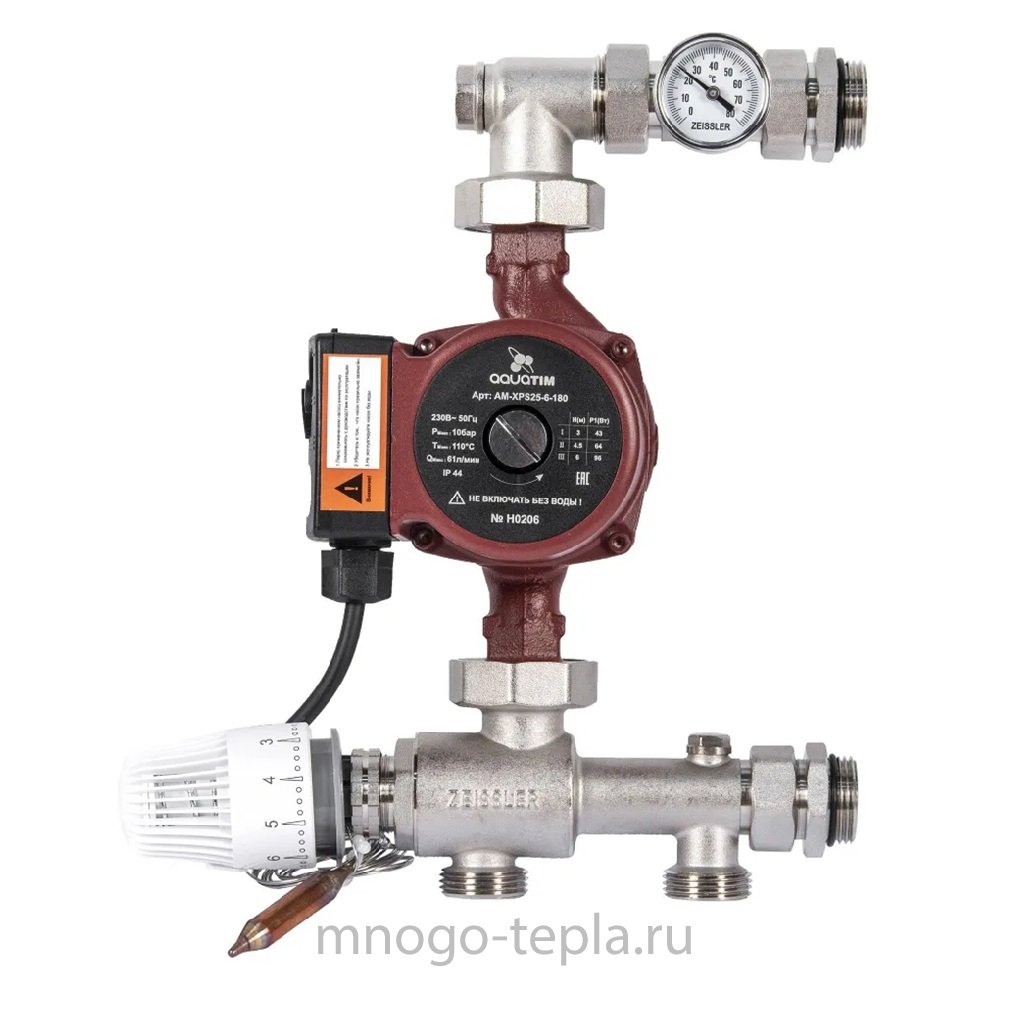

Насосно-смесительный узел для теплого пола ZMg.801.013270 производства Zeissler — предназначен для понижения температуры в управляемых петлях путем обеспечения автономной принудительной циркуляции со смешиванием горячего теплоносителя подачи из первичной линии и охладившегося после отдачи тепла из обратной вторичной линии.
Содержит в себе все необходимые компоненты для регулировки и дальнейшего поддержания температуры. Продается без насоса, который приобретается отдельно.
Технические показатели
- Макс. to подачи — 80 °C;
- Макс. P — 10 бар;
- Max. падение давления на входе и выходе узла в первичном контуре (ΔP) — 1 бар;
- Пределы настройки тем-ры — от 20 до 70 °C;
- Присоединительные размеры к элементам системы отопления — 1”';
- Размеры подсоединяемого насоса:
- диаметр — 1 ½” (маркировка 25);
- монтажная длина — 130/180 мм.

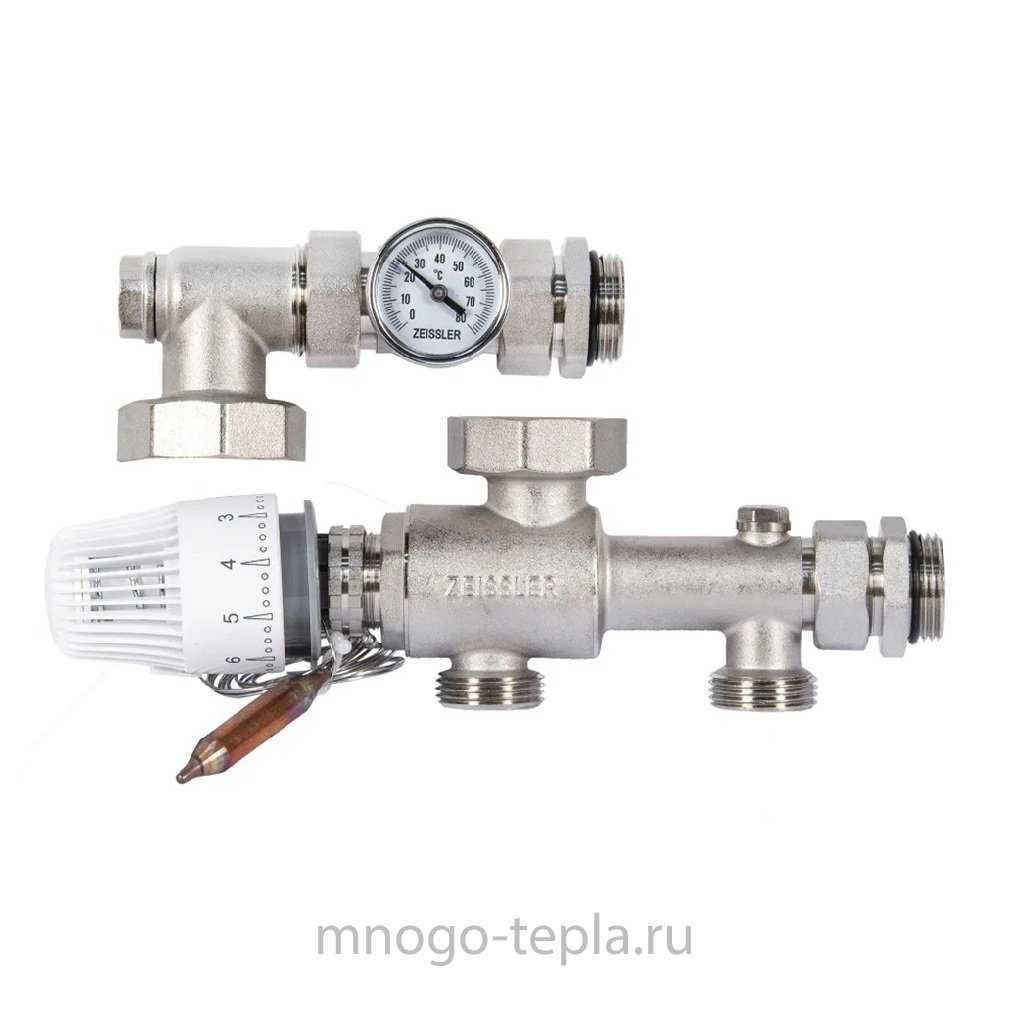

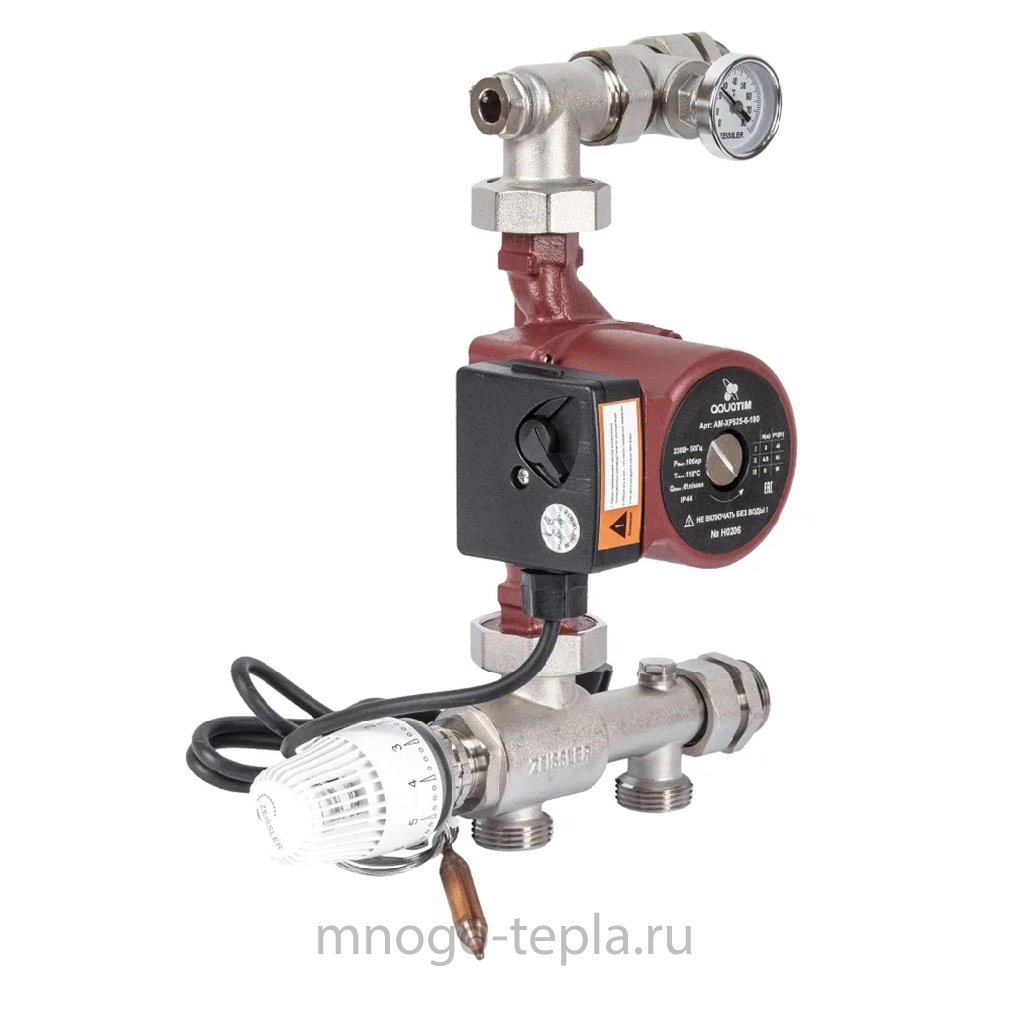

Обращаем внимание что подача воды в устройство осуществляется через ближний к термостатической головке вход (на фото - слева).
Особенности функционирования
Смесительный узел ZMg.801.013270 является примером организации последовательной работы насосного оборудования вся перекачиваемая жидкость идет к потребителю).

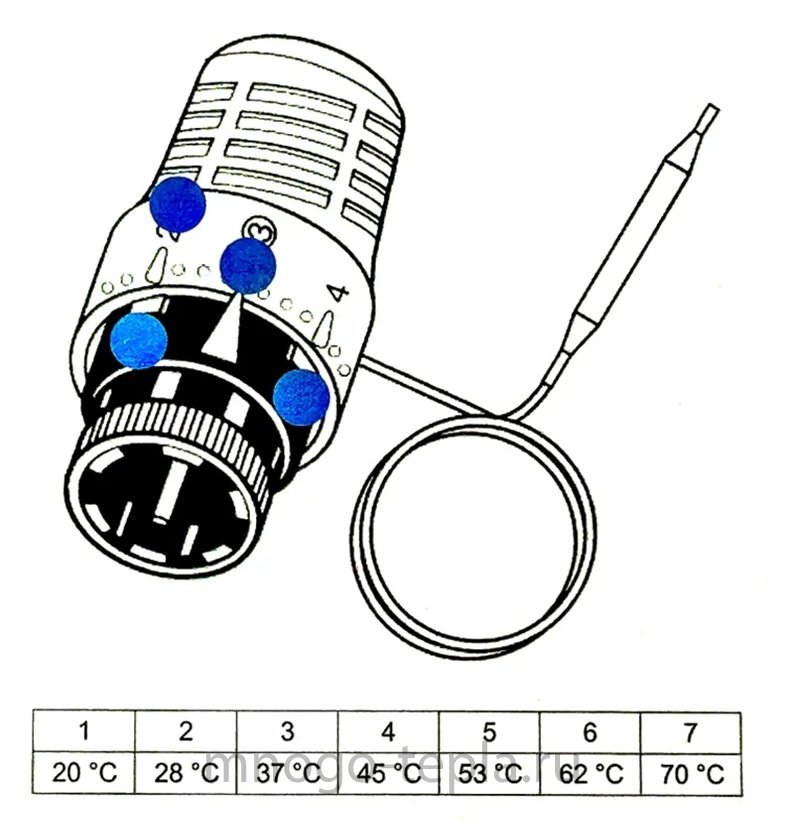

Регулирующим элементом устройства ZMg.801.013270 является термостатический смеситель, работающий по принципу пропорционального регулятора. Установленная на термоголовке температура подачи отслеживается при помощи капиллярного датчика. Отклонения от заданной температуры компенсируются за счет впрыска большего или меньшего количества теплоносителя из первичного контура. Теплоноситель из подающего трубопровода первичного контура смешивается перед всасывающим патрубком циркуляционного насоса с водой из обратного трубопровода теплых полов (вторичного контура) в нужной пропорции для поддержания выставленной на термоголовке температуре подачи.
Купить насосно - смесительный узел для теплого пола Zeissler ZMg.801.013270 вы можете в нашем магазине Тепло Дома через корзину или по электронной почте info@mnogo-tepla.ru, а получить дополнительную информацию по номеру +7 (495) 150-26-46 или изучив вложенную в товарную карточку документацию.
Конструкция

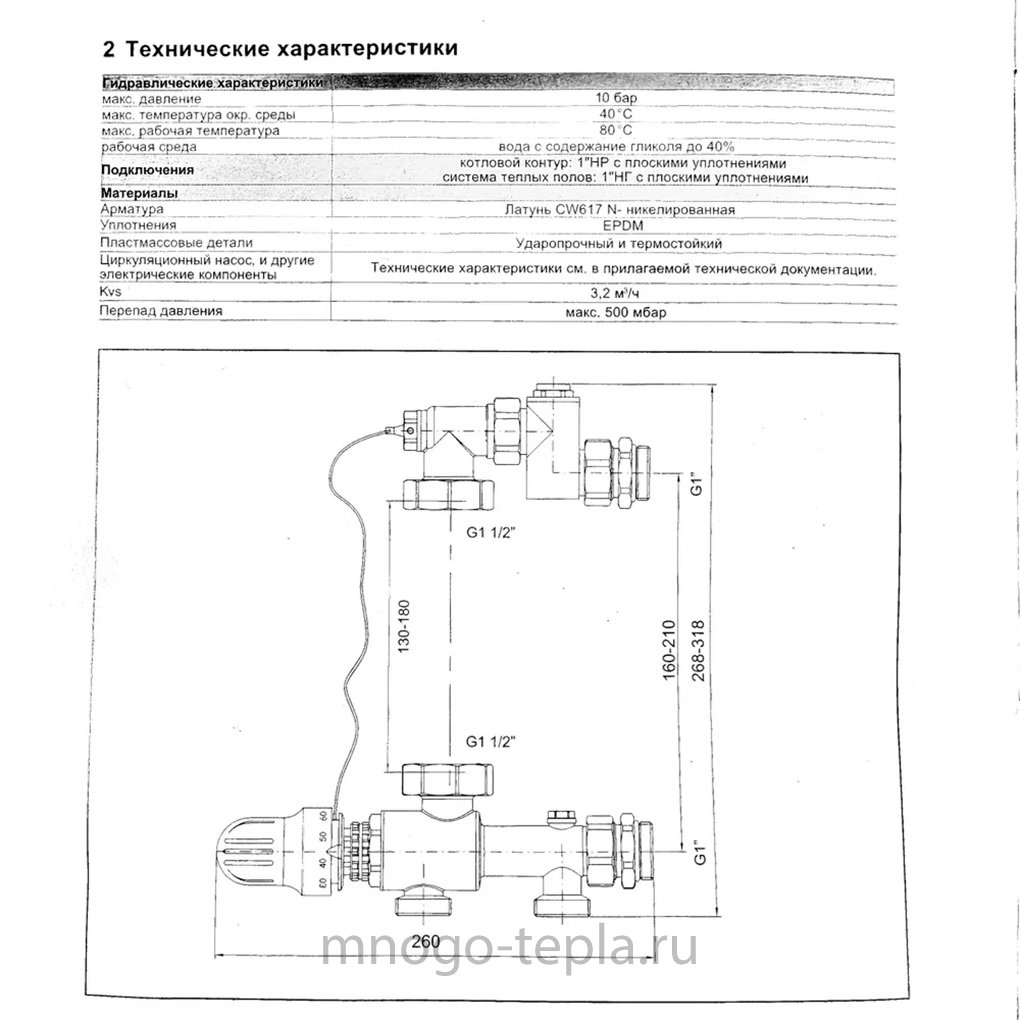

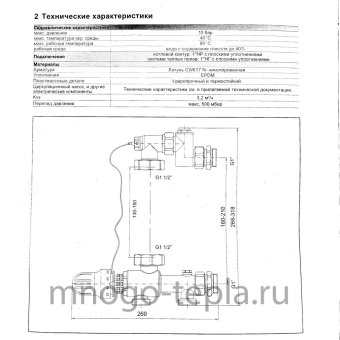

Цифровыми обозначениями на чертеже подписаны основные конструктивные детали.
- Подающий трубопровод котлового контура (1" НР);
- Обратный трубопровод котлового контура (1" НР);
- Подающий трубопровод коллектора теплого пола (1" НГ);
- Обратный трубопровод коллектора теплого пола (1" НГ);
- Термостатическая головка с выносным датчиком;
- Циркуляционный насос;
- 3-ходовой смеситель с встроенным обратным клапаном;
- Погружная гильза для датчика температуры капиллярной трубки;
- Эксцентриковое резьбовое соединение с
- термометром.
| Максимальная температура рабочей среды | 80 |
| Длина, мм | 260 |
| Высота, мм | 268/318 |
| Диаметр резьбы первого торца | 1" |
| Диаметр резьбы второго торца | 1" |
| Пропускная способность | 3.2 м³/час |
| Диаметр насоса, мм. | 25 |
| Материал | латунь |
| Монтажная длина насоса | 130/180 |
| Присоединительная резьба к насосу | 1½" НГ |
| Диапазон регулировки температур | от +20°С до +70°С |
| Артикул | ZMg.801.013270 |
| Максимальное рабочее давление | 10 бар |
| Максимальная температура окружающей среды | +40°С |
