Сервопривод электротермический TIM M315NO нормально-открытый, для теплого пола
Сервоприводы электротермические M315NO TIM используются для управления исполнительными объектами климатических систем по команде комнатного термостата, контроллера или ручного переключателя. Термоэлектрические приводы могут устанавливаться на запорно-регулировочные клапаны коллекторных групп, термостатические клапаны радиаторов, а так же на зональные клапаны и другие устройства.
Схема функционирования сервопривода является двухпозиционной (в состоянии "открыто" или "закрыто"). Термоэлектрические приводы работают бесшумно и потребляют мало электроэнергии.
Купить сервопривод для теплого пола электротермический ТИМ M315NO вы можете в нашем магазине Тепло Дома через корзину или по электронной почте info@mnogo-tepla.ru, а получить дополнительную информацию по номеру +7 (495) 150-26-46 или изучив вложенную в товарную карточку документацию.
Конструкция и принцип действия
На рисунке выше изображена конструктивная схема сервопривода.
При подаче напряжения происходит нагрев термочувствительного элемента (1), который расширяется и давит на колпак (12) сжимая пружину (11). При этом колпак поднимается вверх вместе с подвижной платформой (4) и осуществляет равномерное открытие.
При прекращении подачи электричества термочувствительный элемент остывает и сжимается до первоначальных размеров, а пружина (11) опускает колпак вместе с подвижной платформой осуществляя закрытие.
Габариты и схема подключения

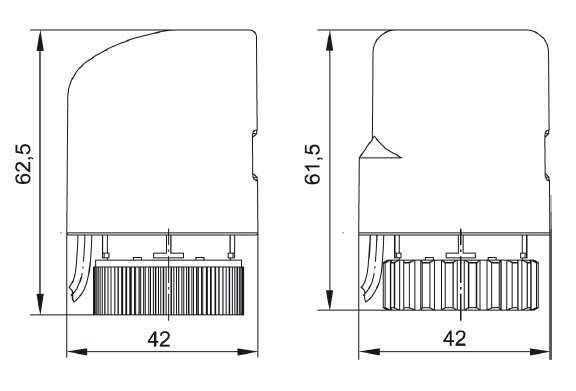

Сервопривод имеет размеры, отображенные на рисунке ниже.

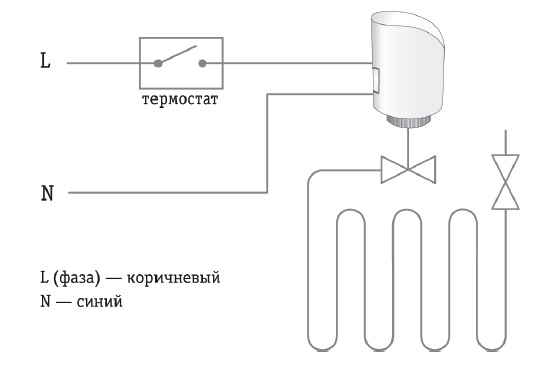

Электротермический сервопривод подключается в систему по схеме ниже.
| Тип | Нормально-открытый |
| Напряжение | 220 В |
| Мощность | 2 Вт |
| Тип соединения | резьбовой |
| Артикул | M315NO |
| Время полного открытия/закрытия | 3-5 мин |
| Подключение | Резьба М30х1.5 (ISO 261, ГОСТ 8724) |
| Рабочий ход | 3 мм |
| Усилие | 110 Н |
Размер: 6.31 Mb
